Hur bestämmer man rätt brickdjup och geometri för en vakuumförpackad (VSP) bricka för att säkerställa att hudfilm draperas över oregelbundet formade produkter?

Rätt brickdjup för en Vakuumförpackad (VSP) bricka borde vara minst 10–15 mm djupare än produktens högsta punkt , och brickgeometrin måste nära spegla produktens fotavtryck för att låta hudfilmen drapera jämnt utan att överbrygga, skrynkla eller ofullständig kontakt. Att få detta rätt från början eliminerar de vanligaste VSP-defekterna och skyddar direkt hållbarhet, tätningsintegritet och detaljhandelspresentation.

Den här guiden går igenom den praktiska metoden för dimensionering av a Vakuumförpackad (VSP) bricka korrekt — täcker djupberäkning, val av väggvinkel, flänsdimensioner och hur produktformens komplexitet bör påverka varje beslut.

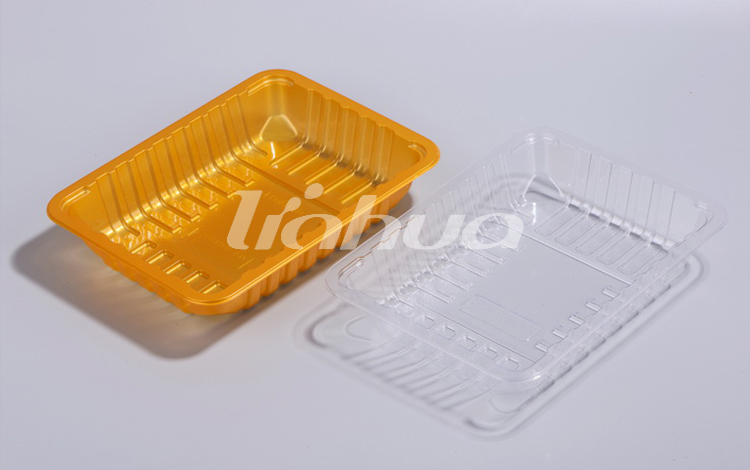

Varför brickdjup är den enskilt mest kritiska dimensionen

I en Vakuumförpackad (VSP) bricka , värms hudfilmen till mellan 130°C och 160°C och dras sedan ner över produkten med vakuumtryck - vanligtvis mellan 5 och 20 mbar resttryck . Filmen måste förflyttas från flänsplanet hela vägen ner och runt produktens konturer innan den försluts till brickbasen.

Om brickan är för ytlig kan filmen inte helt anpassa sig till produktens sidor och underskärningar, vilket skapar luftfickor som äventyrar vakuumet och påskyndar oxidationen. Om brickan är för djup viks överflödigt filmmaterial och skrynklas vid basen, vilket ger en oattraktiv förpackning och potentiella läckagepunkter vid tätningszonen.

Den praktiska regeln: brickans inre djup = maximal produkthöjd 10 till 15 mm . För urbenade snitt eller skaldjur med utskjutande element, öka bufferten till 18–22 mm för att ta hänsyn till film som sträcker sig över skarp geometri.

Mätning av oregelbunden produktgeometri innan brickdesign

Innan du anger några brickmått för en Vakuumförpackad (VSP) bricka , genomföra en strukturerad produktprofileringsprocess. Oregelbundna produkter - som lammstack, hela laxfiléer eller fyllda fågel - kan inte behandlas som enkla rektanglar.

Viktiga mått att samla in

• Maximal höjd (Z-axel): Mät den högsta punkten över ett statistiskt representativt urval på minst 20–30 enheter. Använd 95:e percentilvärdet, inte genomsnittet.
• Fotavtrycksmått (X- och Y-axlar): Mät den bredaste och längsta utsträckningen inklusive eventuella överhängande element.
• Underskärningsdjup: För produkter med ben, mät hur långt filmen måste färdas i sidled under ett utskjutande ben eller en kant.
• Viktintervall och densitetsvariation: Tyngre, tätare produkter komprimeras under dammsugning och ändrar höjden med upp till 5–8 % .

Dessa mätningar matas direkt in i specifikationer för brickdjup och vägggeometri och förhindrar kostsamma omkonstruktioner av verktyg efter inledande produktionskörningar.

Väggvinkel och dragdesign för optimal filmdrapering

Sidoväggsvinkeln — även kallad dragvinkeln — för en Vakuumförpackad (VSP) bricka spelar en stor roll för hur smidigt hudfilmen anpassar sig till produktkanterna. En vägg som är för vertikal begränsar filmens rörelse och orsakar överbryggningar vid brickans hörn.

Standard branschvägledning rekommenderar a dragvinkel på 7° till 12° från vertikalen för VSP-applikationer. För produkter med uttalad höjdvariation eller betydande underskärningar, öka draget till 14°–18° ger filmen mer utrymme att anpassa sig utan att översträckas.

Hörnradien spelar roll

Skarpa inre hörn är bland de vanligaste orsakerna till filmfel i en Vakuumförpackad (VSP) bricka . Filmen måste sträcka sig runt hörn i två axlar samtidigt och koncentrera spänningen vid den punkten. Som regel:

• Inre bashörnradie: minst 3 mm, helst 5–8 mm
• Intern övergångsradie från vägg till bas: minst 4 mm
• Extern fläns hörn radie: minst 2 mm för att stödja konsekvent tätningstryck

Specifikationer för flänsbredd och tätningszon

Flänsen är den horisontella kanten på Vakuumförpackad (VSP) bricka där hudfilmen tätar mot bricksubstratet. En underdimensionerad eller dåligt utformad fläns är en av de främsta orsakerna till tätningsfel i VSP-förpackningar.

Rekommenderad flänsbredd är 8 till 12 mm för standardförpackningar . För större brickor som bär produkter över 800 g, öka flänsbredden till 12–15 mm för att fördela tätningstrycket jämnare och minska risken för peel-back under transport.

Flänsytan måste vara plan och fri från skevhet. Brickmaterial med hög kristallinitet, som t.ex CPET eller rPET med >30 % återvunnet innehåll , är mer benägna att flänsförvränga under termoformning och kräver snävare verktygstoleranser - vanligtvis ±0,2 mm planhetsavvikelse över tätningszonen.

Brickdjup och geometrireferens per produktkategori

Följande tabell ger en praktisk referens för val Vakuumförpackad (VSP) bricka dimensioner över de vanligaste produktkategorierna som bearbetas i hudförpackningslinjer:

Hur filmtjocklek och töjbarhet påverkar brickgeometribeslut

Hudfilmen som används i en Vakuumförpackad (VSP) bricka är inte oändligt töjbar. De flesta kommersiella VSP-toppfilmer är samextruderade strukturer med en total tjocklek på 50 till 100 µm och en förlängning-vid-brott av 300 % till 600 % . Effektivt dragdjup utan förtunning eller håltagning är dock betydligt mer konservativt – vanligtvis begränsat till dragförhållanden på 1:1,5 till 1:2,5 (djup till minsta sidomått).

Detta innebär att för en smal bricka med en inre bredd på 80 mm , är det maximala tillförlitliga dragdjupet för hudfilm ungefär 120–200 mm . Utöver detta blir filmförtunning vid bashörnen en strukturell risk. Om ditt produktdjup överstiger dessa förhållanden är lösningen att bredda brickgeometrin snarare än att fördjupa den – fördela filmdragspänningen över en större yta.

För produkter med ben eller skarpkant, ange alltid en film med en minsta punkteringsmotstånd på 15–20 N mätt med ASTM F1306 eller motsvarande, oavsett tjocklek.

Verktygsvalidering och testprotokoll för nya VSP-fackformat

När brickans dimensioner väl har specificerats är ett strukturerat valideringsförsök nödvändigt innan man förbinder sig till fullständig verktygstillverkning för en Vakuumförpackad (VSP) bricka format. Att hoppa över detta steg är det dyraste misstaget vid VSP-linjedriftsättning.

Rekommenderade valideringssteg

1. Tillverkning av prototypbrickor: Kör en liten sats på 200–500 brickor med mjuka verktyg eller 3D-printade skär vid måldimensionerna innan stålverktyg skärs.
2. Bedömning av filmdraperi: Inspektera visuellt för överbryggning, rynkor och kontaktlikhet över ett prov på 30 enheter per SKU.
3. Restsyretestning: Mät syre i huvudutrymmet med en syreanalysator. Mål: <0,5% O2 för applikationer för färskt kött.
4. Tätningsfläckstyrketest: Utför fläkhållfasthetstestning enligt ASTM F88. Lägsta acceptabla värde för detaljhandels-VSP: 8–15 N/15 mm .
5. Accelererad hållbarhetsstudie: Förvara förpackningar vid målförsäljningstemperatur (vanligtvis 0°C till 4°C ) och bedöm mikrobiologisk och visuell kvalitet på dag 3, 7, 14 och 21.
6. Distributionssimulering: Utsätt förseglade förpackningar för ISTA 2A eller motsvarande transittestning för att identifiera eventuella geometrirelaterade tätningsfel under mekanisk påfrestning.

Först efter att ha klarat alla sex valideringsstegen bör slutliga produktionsverktyg tas i drift. Denna process lägger vanligtvis till 3–6 veckor till en ny lansering av VSP-fackformat men förhindrar avsevärt dyrare återkallelser eller driftstopp efter lanseringen.

Vanliga geometrimisstag och hur man undviker dem

Även erfarna förpackningsingenjörer stöter på återkommande geometrifel när de specificerar en Vakuumförpackad (VSP) bricka för en ny produkt. Följande är de vanligaste problemen:

• Underdimensioneringsbrickans djup baserat på genomsnittlig produkthöjd snarare än 95:e percentilen: Designa alltid för den största realistiska produktenheten, inte medelvärdet. En enda överdimensionerad produkt med överbryggande film ogiltigförklarar hela förpackningens hållbarhetskrav.
• Använda en rektangulär bricka för en oval eller asymmetrisk produkt: För stort tomt utrymme i brickans hörn ökar filmdragningsspänningen och skapar skrynkling. Specialformade eller ovala brickor förbättrar draperingen avsevärt för produkter som hel fisk eller trumpinnar.
• Ignorera absorberande dynans höjd i djupberäkningar: En absorberande dyna på 3–5 mm höjer den effektiva produkthöjden och måste räknas in i brickdjupsspecifikationerna.
• Ange en fläns som är för smal för tätningsverktyget: En fläns smalare än 7 mm ger sällan tillräcklig tätningsyta för en konsekvent hermetisk bindning över en hel produktionsserie.
• Misslyckas med att ta hänsyn till brickstapling under kylkedjedistribution: Djupare brickor med branta dragvinklar är mer benägna att kollapsa eller deformeras under staplingsbelastning. Ange en minsta väggtjocklek på 0,4–0,6 mm för rPET-brickor i djupdragningsformat.
